Bauanleitung Foodwatcher

Benötigte Teile:

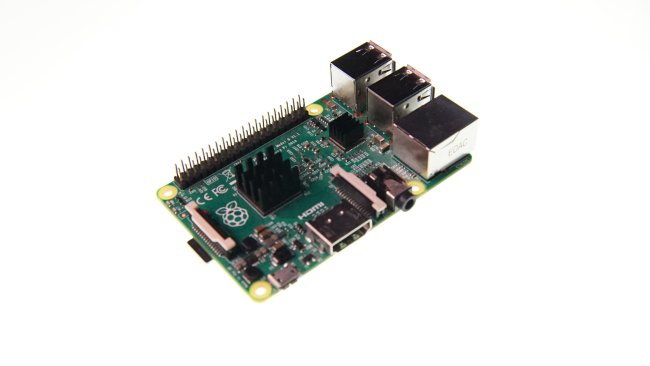

• Raspberry Pi

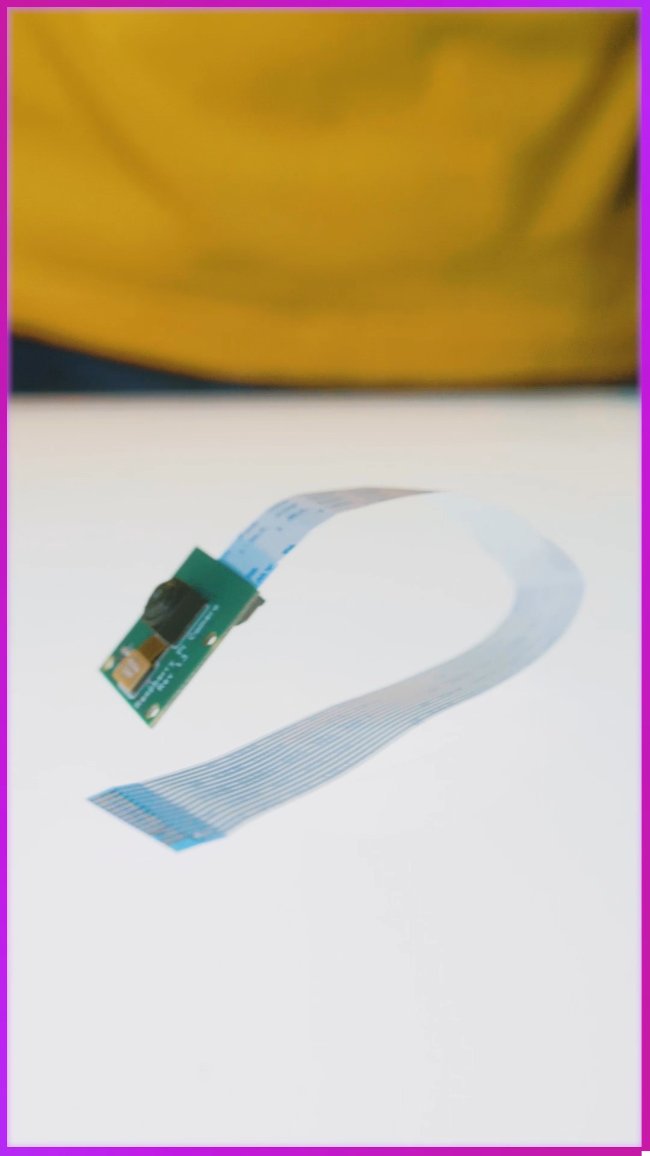

• Raspberry Pi Camera Module
• Jumperkabel

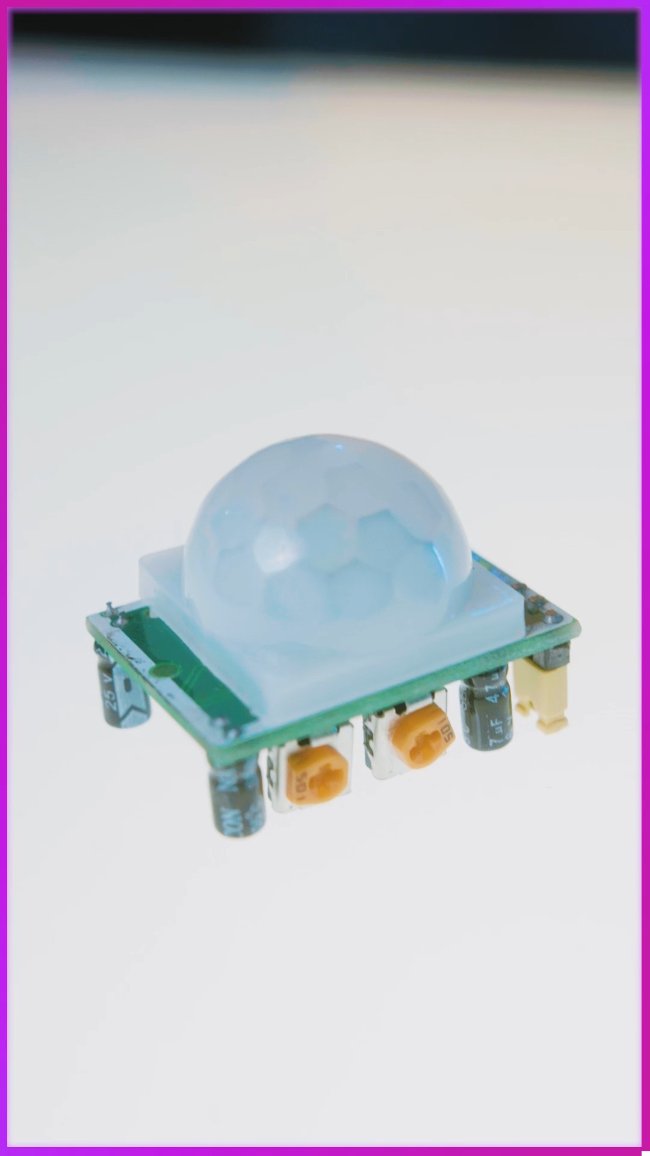

• HC-SR501 PIR Bewegungsmelder
• Brotdose
• USB-Power-Bank

Werkzeuge:

• Bis auf deine Hände: Keins! Alles kann gesteckt werden.

Die Kamera am Camera Port des Raspberry Pi anschließen. Dieser Minicomputer bekommt seinen Strom über die USB-Power-Bank.

Den Bewegungsmelder über eine Schablone mit dem Rasperry Pi verbinden. So bekommt er über die 5V- und Ground-Pins Strom.

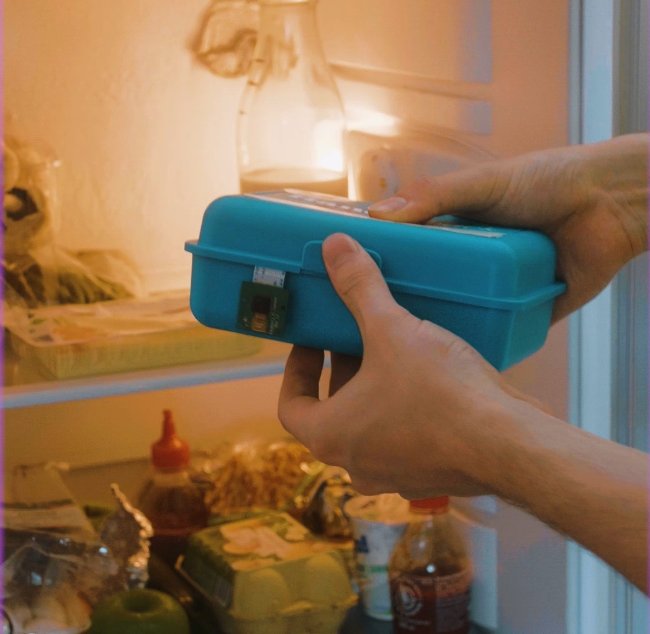

• Den Signal-Pin des Sensors mit einem Jumperkabel an einem Pin des Raspberry verbinden. Alles sicher in der Brotdose verstauen und verschließen.


• Die Kabel der Kamera und des Sensors zwischen Deckel und Box einklemmen.
• Den Bewegungsmelder neben den Lebensmitteln, die bewacht werden sollen, positionieren.

• Die Kamera so hinten im Kühlschrank positionieren, dass es ein gutes Bild gibt, aber die Kamera auch nicht direkt entdeckt wird.

So kannst du deinen Kühlschrank-Dieb auf frischer Tat ertappen.

Viel Spaß beim bauen!
